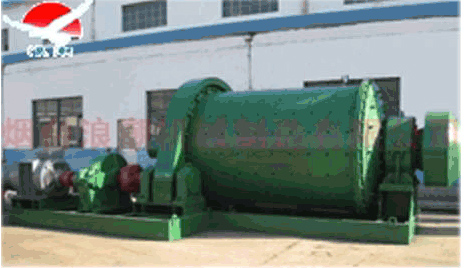

该磨机传动部               该磨机回转部

●采用大型双列调心滚子轴承，摩擦力大大降低，节能20-30%
●采用沟槽式环形衬板，加强研磨作用，减小了能耗.
●中小机型采用整体机架，便于土建施工和设备安装
●生产能力大,排料粗,多用于一段磨矿

节能格子型直筒滚动轴承球磨机技术参数表

型号	筒体直径*长度（m）	转速（r/min）	有效容积（m3）	装球量（t）	处理能力（t/h）	电动机		重量（t）
						型号	功率（kw）
MQGJ0909	0.9*0.9	41.57	0.45	0.9	0.22-1.07	Y160L-6	11	4.4
MQGJ 0918	0.9*1.8	41.57	0.9	1.92	0.44-2.14	Y180L-6	15	5.89
MQGJ 1212	1.2*1.2	35.5	1.1	1.8	0.2-2.9	Y200L1-6	18.5	8.2
MQGJ 1228	1.2*2.8	35.5	2.6	4.3	0.35-8.2	Y280M-6	55	11.7
MQGJ 1515	1.5*1.5	28	2.2	3.6	1.4-4.5	YR280S-8	55	12.2
MQGJ 1524	1.5*2.4	28	3.6	5.6	2.2-7.2	Y315M-8	75	14.8
MQGJ 1530	1.5*3.0	30.5	5	8.6	3.8-8	YR280M-8J	80	17.5
MQGJ 1536	1.5*3.6	30.5	5.4	9.6	4.8-10	YR315S-8J	95	19.0
MQGJ 1551	1.5*5.1	27.6	7.7	12.5	4.8-12	JR126-8	110	19.2
MQGJ 1557	1.5*5.7	27.6	8.7	14.6	5-15	YR315M2-8J	130	24.0
MQGJ 1830	1.8*3.0	25.7	5.6	9.6	6-9	JR127-8	130	26.8
MQGJ 1836	1.8*3.6	25.7	6.7	11.5	6.5-11	JR127-8	130	28.8
MQGJ 1840	1.8*4.0	25.7	7.4	12.7	7-11	JR128-8	135	30.7
MQGJ 1844	1.8*4.4	25.7	9.0	15	7.5-13.5	JR128-8	155	32.5
MQGJ 2122	2.1*2.2	24	7	14	5-29	JR127-8	130	39.3
MQGJ 2130	2.1*3.0	24	9.5	16	6.5-36	YR355M3-8J	180	48
MQGJ 2136	2.1*3.6	24	11	18.1	7.8-43.2	JR138-8	210	50
MQGJ 2145	2.1*4.5	24	13.5	24	9.7-54	YR355L2-8J	245	54.8
MQGJ 2430	2.4*3.0	24	11.4	22	7.2-90	JR1410-8	280	69.9
MQGJ 2436	2.4*3.6	24	13.7	26.4	8.6-108	JR1410-8	280	71
MQGJ 2721	2.7*3.0	21.6	10.7	17.6	6.5-84	JR1410-8	280	78.9
MQGJ 2727	2.7*2.7	21.6	13.8	22.7	9-110	JR1410-8	280	86
MQGJ 2730	2.7*3.0	21.6	16.9	27.8	10-122	JR158-8	380	87.7
MQGJ 2736	2.7*3.6	21.6	17.7	32	13.3-161	JR1512-8	380	89.5
MQGJ 2740	2.7*4.0	21.6	20.4	33.7	12-160	JR500-8	400	99.1
MQGJ 2745	2.7*4.5	21.6	23	37.9	15-181	YR5005-8	400	106
MQGJ 2836	2.8*3.6	21	19.7	41	13-160	JR148-8	400	105.3
MQGJ 2840	2.8*4.0	21	21.8	43	14-170		500	110
MQGJ 2844	2.8*4.4	21	24	45	16-180		500	116
MQGJ 3230	3.2*3.0	18.5	22	46	12.5-150	TDMK500-36	500	135
MQGJ 3236	3.2*3.6	18.5	26.5	58	13-165	TDMK630-36	630	144
MQGJ 3240	3.2*4.0	18.5	29.5	60	80-100	TDMK800-36	800	158
MQGJ 3245	3.2*4.5	18.5	32.8	65	86-100	TDMK800-36	800	163
MQGJ 3256	3.2*5.6	18.5	41	80	115-140	TDMK1000-36	1000	176
